全自动缺口投影图像分析仪正确使用方法深度解析与经验分享

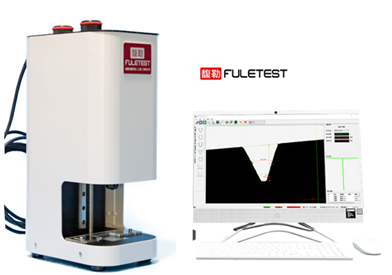

　　全自动缺口投影图像分析仪是金属材料、塑料、复合材料等领域用于精准测定冲击试样几何参数的核心设备，广泛应用于质检、研发及第三方检测机构。其通过高分辨率光学投影与智能图像识别技术，自动测量缺口深度、角度、根部半径等关键尺寸，精度可达±0.01mm，远超人工目视或卡尺测量。若操作不当，易因对焦不准、照明不均、样品污染或校准缺失，导致数据偏差、重复性差甚至误判材料韧性。全自动缺口投影图像分析仪应严格遵循清洁、对中、校准、验证四大原则，确保测得精、判得准、用得稳。

　　一、使用前准备与样品处理
　　试样表面清洁与干燥：
　　用无水乙醇或丙酮擦拭缺口区域，去除油污、碎屑或氧化层，避免阴影干扰；
　　检查缺口完整性：
　　确认无毛刺、裂纹或加工烧伤，否则需返工；
　　环境要求：
　　安置于恒温（20±2℃）、无振动、无强光直射的实验台，避免热漂移与图像抖动。
　　二、规范装夹与对中操作
　　使用专用夹具定位试样：
　　夹具应与试样标准匹配，确保缺口中心位于光轴焦点；
　　手动微调X/Y/Z轴：
　　通过操纵杆或电动平台，使缺口轮廓清晰投影于屏幕，边缘锐利无虚影；
　　避免手指直接触碰光学窗口或试样测量面。
　　三、图像采集与参数设置
　　优化照明条件：
　　调节环形LED光源亮度与角度，确保缺口根部无过曝或暗区；
　　选择对应标准模板：
　　软件内置V型（45°/2mm深）、U型（1mm半径）等模式，自动匹配测量算法；
　　启用自动边缘识别：
　　避免手动描点引入人为误差，系统可识别亚像素级轮廓。
　　四、校准与验证流程
　　每日开机执行标准块校准：
　　使用经计量认证的缺口标准样块，验证深度、角度误差；
　　定期进行全量程校验：
　　每季度由计量机构出具校准证书，符合JJG（浙）XX或ISO17025要求；
　　保存原始图像与报告：
　　输出PDF含实测值、公差带、图像截图，支持LIMS系统对接。
